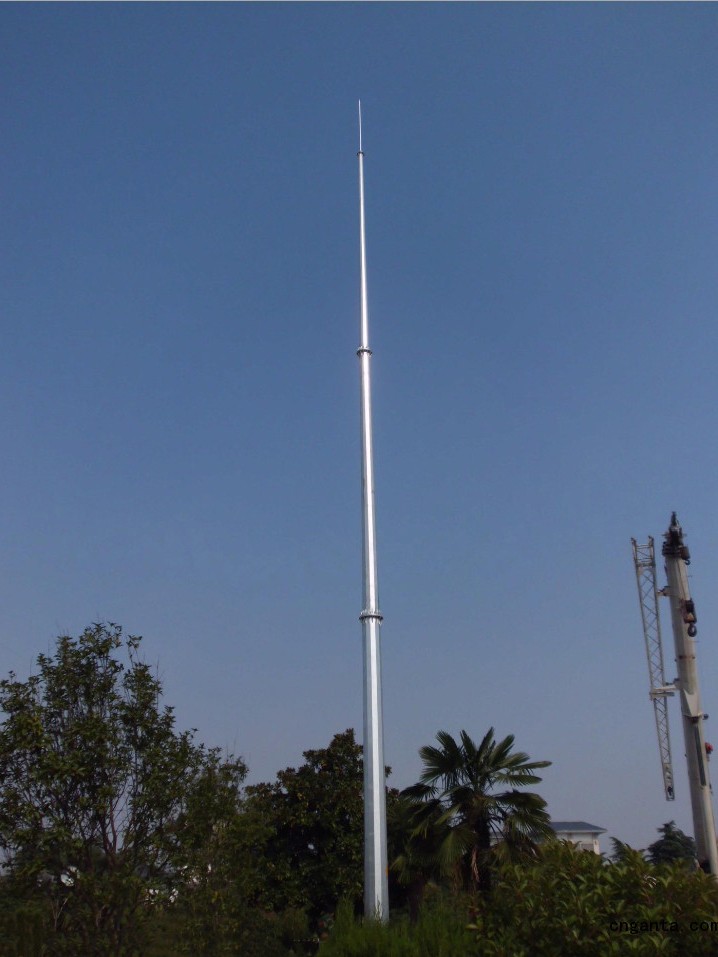

GH-11m環形鋼管桿避雷針，GH-13m環形鋼管桿避雷針，GH-15m環形鋼管桿避雷針

GH-17m環形鋼管桿避雷針，GH-19m環形鋼管桿避雷針

1 概述

GH系列避雷針是一種防直擊雷裝置，具有接閃、疏導雷電流入地及抗側擊的功能。其外形美觀、重量輕、安裝方便、適用于易燃易爆場所、基站、通訊設備、建筑物的直擊雷防護。

2 工作原理

GH避雷針受雷時，由接閃器接閃，并將雷電流疏導入地。其結構能抑制由于接閃器接閃引起的對被保護物的側擊。

3 技術指標

4 結構特征

避雷塔有A01、A、B、C、D、E共計6段，根據所需高度，自行搭配各段。各段均應熱鍍鋅。根據實際需要，可以將A01段改為提前放電式避雷針PTU-3.1或艾力高避雷針SI25/SI40/SI60/系統3000增強型接閃器，以增加保護范圍和安全性能。

5 使用、維護

5.1 安裝方法

將避雷針的各段首尾連接（法蘭連接或插接法），固定在預埋的基礎底座上。（有些配件需要工程商根據實際情況加工）可以人工安裝也可以機械吊裝。

5.2注意事項

避雷針的接地必須良好，其接地電阻值不大于10Ω。

5.3維護與檢查

每年雷雨季節前須按以下內容進行檢查：

⑴ 各連接部位的連接應可靠，不允許松動；

⑵ 從接閃器至下部連接件的總阻值≤5Ω；

⑶ 避雷針的接地必須良好,接地電阻值不大于10Ω。
